(0122-04.500)



Mikrotherm je ruční radiátorový ventil vhodný pro soustavy s nuceným i samotížným oběhem.

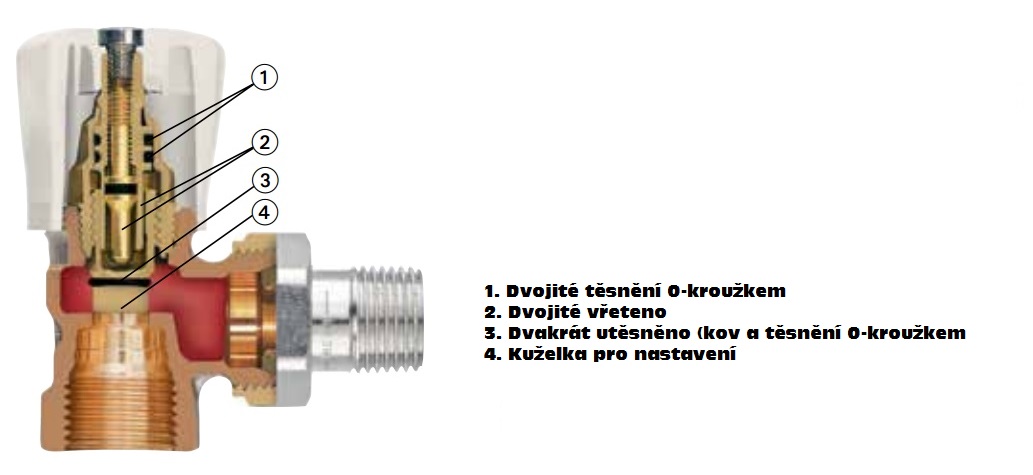

Nestoupavé vřeteno a nastavitelná kuželka umožňuje provést vyvážení soustavy.



Teplota:

Maximální provozní teplota: 120 °C, nízkotlaká pára 110°C / 0,5 baru.

Minimální provozní teplota: -10 °C.



Materiál:

Tělo ventilu: bronz

O-kroužky: pryž EPDM

Ventilová vložka: mosaz

Ruční hlavice: PP (polypropylen), s ochrannou fólií, bílá RAL 9016.



Povrchová úprava:

Tělo ventilu a šroubení jsou poniklované.



Připojení potrubí:

Těleso je určeno pro připojení k závitovým trubkám nebo pomocí svěrného šroubení k měděným, přesným ocelovým a vícevrstvým trubkám (pouze DN 15).



Použití:

Ruční radiátorový ventil Mikrotherm je určen pro běžné teplovodní soustavy s nuceným nebo samotížným oběhem teplonosné látky a nízkotlaké parní systémy.

Přímé i rohové provedení v dimenzích DN 10 až 32 nabízí široké možnosti uplatnění.

Přesně nastavení regulačního ventilu Mikrotherm pomocí nestoupajícího vřetene s regulační kuželkou umožňuje základní hydraulické vyvážení potrubní sítě.



Nastavení:

1. Uzavřete ventil.

2. Vyšroubujte upevňovací šroub hlavice.

3. Zašroubujte šroubovákem vřeteno pro nastavení ve směru hodinových ručiček až na doraz.

4. Pootočte šroubovákem proti směru hodinových ručiček počet otáček dle hodnoty nastavení z diagramu.

5. Nasaďte upevňovací šroub do ruční hlavice a pevně dotáhněte.



Poznámka:– Nastavení lze provádět pouze pokud je ventil zcela uzavřen. – Po tlakové a topné zkoušce zkontrolujte u ventilů DN 25 a 32 převlečnou matici ucpávky a v případě nutnosti ji dotáhněte.





Diagramy
