(2242-03.000)

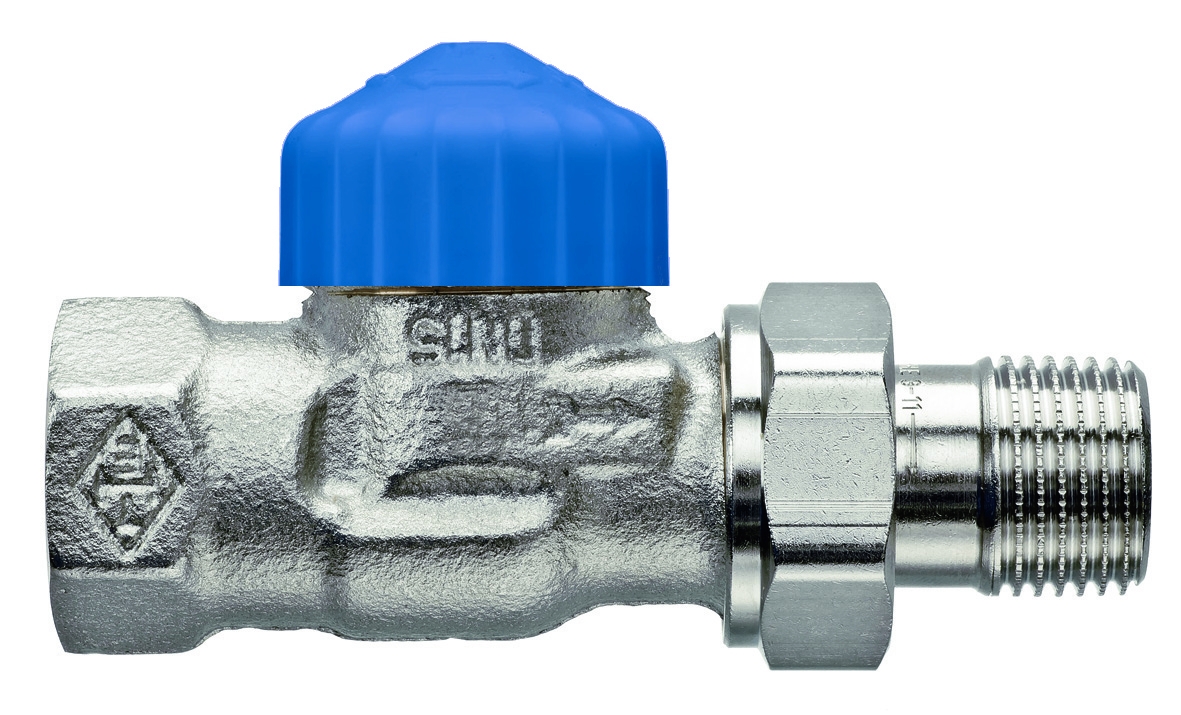

Radiátorové ventily s velmi malým odporem jsou vhodné pro soustavy s malými teplotními spády, jednotrubkové soustavy nebo dvoutrubkové samotížné soustavy.



Těsnění dvojitým O-kroužkem

Pro dlouhodobý a bezúdržbový provoz



Těleso ventilu z bronzu

V korozivzdorném a bezpečném provedení



Ventilová vložka vyměnitelná pod tlakem

DN 10-15 pomocí montážního přípravku



Použití:

Vytápěcí a chladicí soustavy



Teplota:

Maximální provozní teplota: 120 °C, s montážní krytkou nebo pohonem max. 100 °C.

Minimální provozní teplota: -10 °C



Použité materiály:

Těleso ventilu: koroziodolný bronz

O-kroužky: EPDM Kuželka ventilu: EPDM

Zpětná pružina: nerez

Ventilová vložka: mosaz

Kompletní ventilová vložka může být vyměněna pomocí montážního přípravku IMI Heimeier bez vypouštění soustavy (DN 10, DN 15). Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky. Vnější O-kroužek lze vyměnit pod tlakem.



Povrchová úprava:

Tělo ventilu a šroubení jsou poniklované



Připojení potrubí:

Těleso je určeno pro připojení k závitovým trubkám nebo pomocí svěrného šroubení k měděným, přesným ocelovým a vícevrstvým trubkám (pouze DN 15).

Provedení s vnějším závitem umožňuje připojení k plastovým trubkám při použití vhodného svěrného šroubení.

Použití:

Radiátorové ventily pro samotížné a jednotrubkové soustavy firmy HEIMEIER se vyznačují zvláště malými hydraulickými odpory.

Jak název napovídá, jsou určeny pro samotížné otopné soustavy, klasické jednotrubkové soustavy, ale také např. pro dvoutrubkové otopné soustavy s malými teplotními spády a/nebo velkými průtoky teplonosné látky otopnými tělesy.

Při dimenzování radiátorového ventilu lze s výhodou využít volitelného pásma proporcionality dle EnEV, resp. DIN V 4701-10 v rozmezí od 1 K do 2 K a tomu příslušného širokého pásma kv-hodnot ventilu a průtoků ventilem.

Základní hydraulické vyvážení, nutné při použití ventilu v dvoutrubkových soustavách, lze provést osazením regulačních radiátorových šroubení, např. Regulux.

Hlučnost:

Aby byl zaručen bezhlučný provoz, je třeba splnit tyto podmínky:

• Na základě zkušeností by tlaková diference na termostatickém ventilu neměla přesáhnout 20 kPa = 200 mbar = 0,2 bar. Pokud při projektování systému hrozí vyšší přechodné tlakové diference při nižším průtoku, je vhodné použít regulátory tlakové diference (např. STAP) nebo přepouštěcí ventily (např. Hydrolux).

• Hmotnostní průtok musí být správně seřízen. • Systém musí být zcela odvzdušněn.
