Radik VK
Deskové otopné těleso s pravým spodním připojením
Model RADIK VK je deskové otopné těleso v provedení VENTIL KOMPAKT, které umožňuje pravé spodní připojení na otopnou soustavu s nuceným oběhem.
Ze zadní strany jsou přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařených šest příchytek.
|

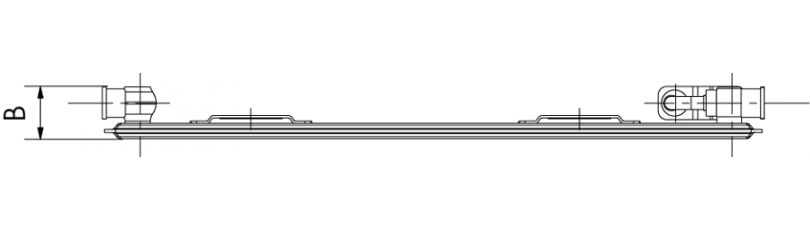

10
|

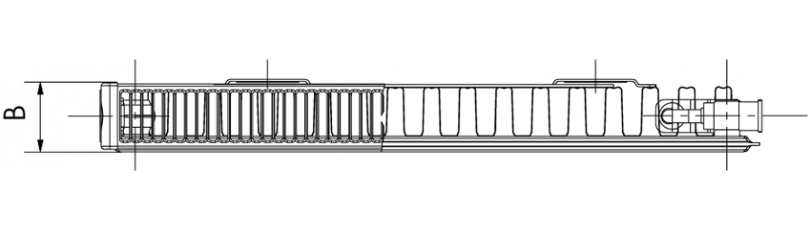

11
|
|

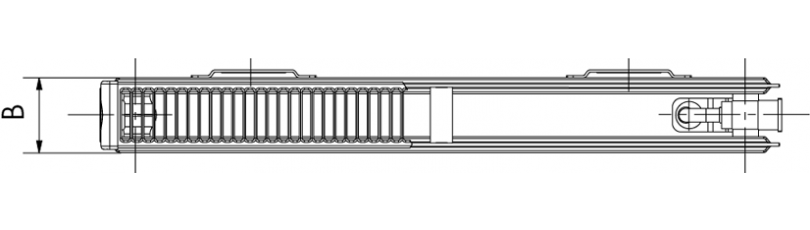

20 |

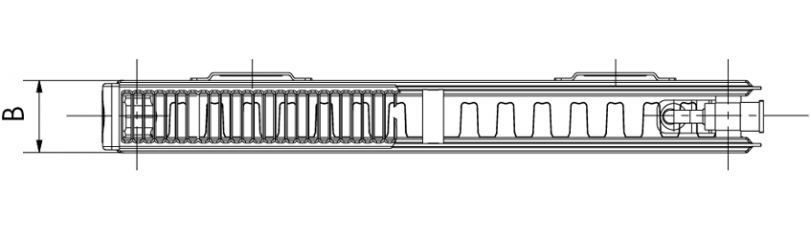

21 |
|

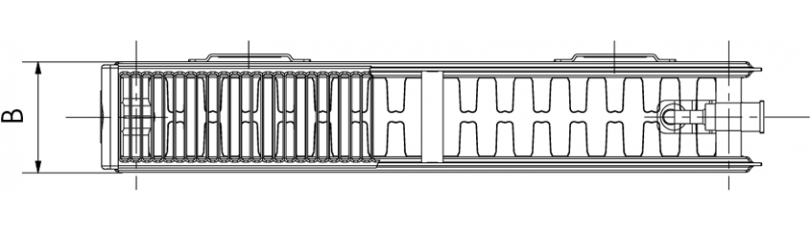

22 |

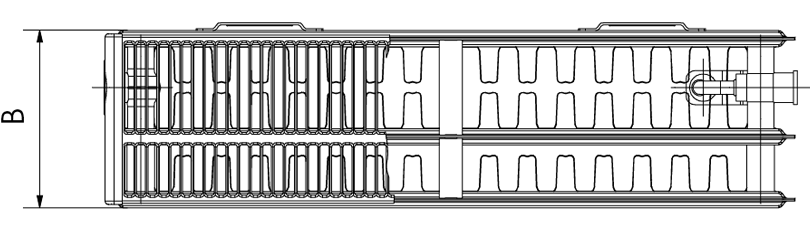

33 |

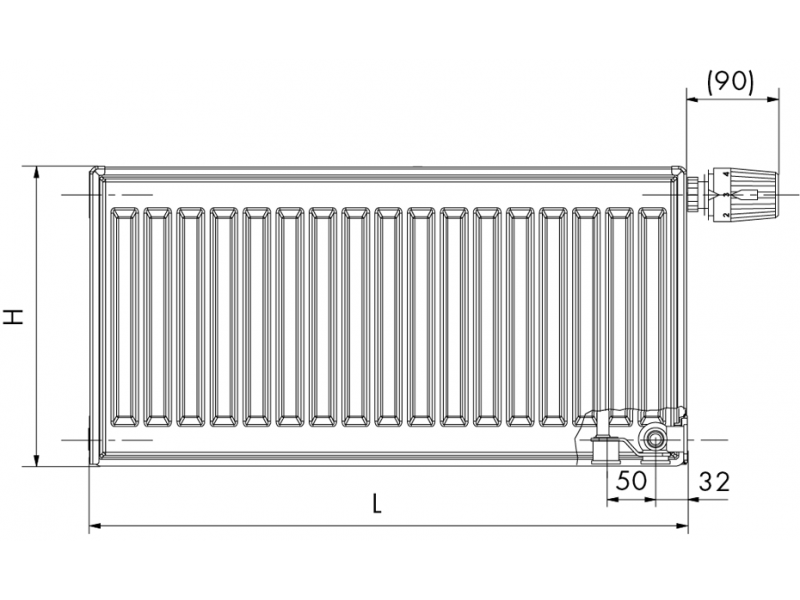

| Výška (H) | 300, 400, 500, 600, 700, 900 mm |
| Délka (L) | 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm |
| Hloubka (B) | |
| - Typ 10 VK | 47 mm |
| - Typ 11 VK | 63 mm |
| - Typ 20 VK | 66 mm |
| - Typ 21 VK | 66 mm |
| - Typ 22 VK | 100 mm |
| - Typ 33 VK | 155 mm |
| Připojovací rozteč | 50 mm |
| Připojovací závit | 6 x G1/2" vnitřní |
| Nejvyšší přípustný provozní přetlak | 1,0 MPa |
| Nejvyšší přípustná provozní teplota (°C) | 110 °C |
| Připojení otopného tělesa | pravé spodní |
| Tlaková ztráta |
U dvoutrubkové otopné soustavy pro správnou funkci otopných těles je nezbytné stanovit výpočtem a uvést v projektové dokumentaci stupeň přednastavení ventilu. Při realizaci otopné soustavy musí být montážní firmou respektován. |
